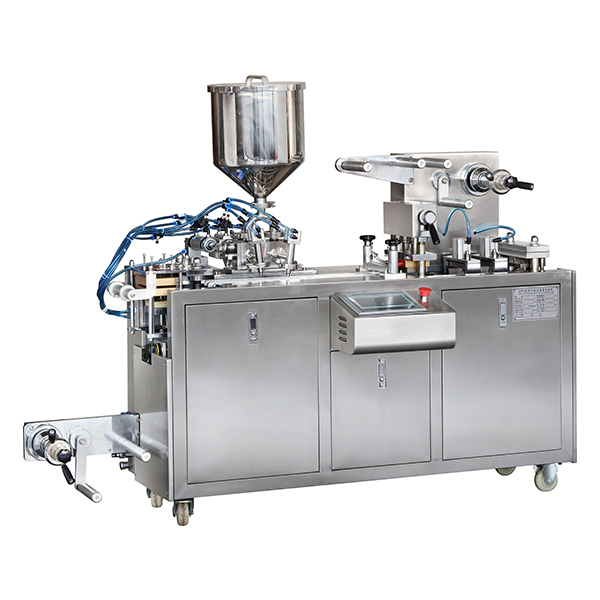

一、性能特点：
1、采用国内新型的大传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置。
3、采用光电控制系统，PVC、PTP、硬铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
4、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
5、本机适用行业：食品、器械、五金、电子泡罩密封包装。
二、技术参数：
| 型号
Model |
DPP-80 |
| 冲裁次数
Punch frequency |
10-33次/分
10-33times/min |
| 生产能力
Production capacity |
2400版/时 2400plates/hour |
| 成型面积及深度
Max. Forming area & Depth |
105×70(标准深度≦15）（mm）深度25mm（定制）
105×70(standard depth ≦15mm), Max. Depth 25mm( As adjusted |
| 标准行程范围
Standard Stroke range |
30-80毫米( 可按客户要求设计 )
30-80mm(can be designed as per user’s required) |
| 标准版块
Standard plate size |
80*57mm ( 可按客户要求设计 )
80x70mm (can be designed as per user’s required) |
| 空气压力
Air pressure |
0.4-0.6兆帕
0.4-0.6Mpa |
| 耗气量
Compressed air required |
（空压机）≥0.3m3/min
Air compressor≥0.3m3/min
|
| 电源总功率
Total power supply |
220V 50Hz 2.8Kw |
| 主电极功率
Main motor |
0.75Kw |
| PVC硬片
PVC hard Film |
0.15-0.5*110毫米(mm)
0.15-0.5*110 (mm)
|
| PTP铝箔
PTP Aluminum film |
0.02-0.035*110毫米(mm)
0.02-0.035*110 (mm) |
| 透析纸
Dialysis Paper |
50-100g*110毫米（mm）
50-100g*110（mm）
|
| 模具冷却
Mould cooling |
自来水或循环水
Tap water or Recycling water |
| 外型尺寸
Overall Dimension |
1840x900x1300毫米(mm)(LxWxH)
1840x900x1300 (mm)(LxWxH) |
| 重量
Weight |
净重480千克（Kg）毛重 550（kg)
Net 480kg Gross weight: 550kg |
| 噪声指标
Noise index |
<75dBA |
四、工作流程
1、成型（上下加热）
2、热封（上加热）
3、打码
4、压痕（可微量加热）
5、切刀
6、成型输出成品

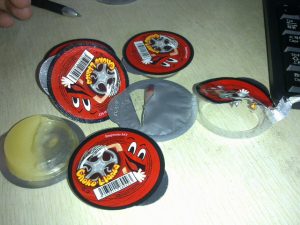

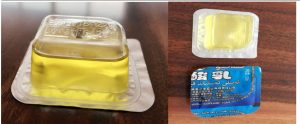

五、样品图
六、电器元件
| 序号Item | 名称Name | 规格\型号Spec./Model | 品牌Brand | 数量Qty | |
| 1 | 牵引气缸Traction Cylinder | SSA φ32×15 | 考格尔Kaogeer | 2 | |
| 2 | 主电机Main Motor | CH28 1H750W | 浙江台邦Zhejiang Taibang | 1 | |
| 3 | 成型加热板Forming heating plate | 130×110×22 | 浙江宏星Zhejiang hongxing | 2 | |
| 4 | 热封加热板Heating sealing plate | 115×80×22 | 浙江宏星Zhejiang hongxing | 1 | |
| 5 | 变频器Frequency inverter | DVM-2S007G-05 | 德莱尔Zhejiang delaier | 1 | |
| 6 | 加料器电机Material Feeding motor | 70-CK-25-K | 瑞安迈力Zhejiang Maili | 1 | |
| 7 | 电热偶Thermocouple | WRKT-01 | 台湾泰仕Tes Taiwan | 2 | |
| 8 | 空气断路器Air circuit breaker | DZ47-63/10A | 施耐德Schneider | 1 | |
| 9 | 空气断路器Air circuit breaker | DZ47-63/6A | 施耐德Schneider | 2 | |
| 10 | 空气断路器Air circuit breaker | DZ47-63/25A | 施耐德Schneider | 1 | |
| 11 | 微型继电器e micro relay | LNY2 | 欧姆龙omron | 5 | |
| 12 | 触摸屏Touch screen | ST700 | 西门子Siemens | 1 | |
| 13 | 固态继电器Solid relay | SSR-40DA | 台湾阳明Taiwan Forke | 2 | |
| 14 | 电磁阀Electromagnetic Valve | SG4V210-08 | 台湾亚德客AirTAC | 3 | |
| 15 | 急停按钮Emergency button | Y090-/11 | 西门子Siemens | 1 | |
| 16 | 开关电源Switching power supply | S-50-24 | 台湾明纬Taiwan Ming weft | 1 | |
| 17 | 光电传感器Photoelectric sensor | PL-05N | 台湾阳明Taiwan yangming | 3 | |
| 18 | PLC | CPU224CN | 西门子Siemens | 1 | |
| 19 | 温度模块Temperature module | EM231CN | 西门子Siemens | 1 | |
| 20 | 调速模块Speed control module | EM232CN | 西门子Siemens | 1 | |
| 21 | 编码器The encode | E6B2-CWZ6C | 欧姆龙 | 1 |
液体灌装的说明
1、采用柱塞式计量泵执行灌装，精度高；泵的结构采用快接式拆卸机构，便于清洗、消毒。
2、PLC控制系统，彩色触摸屏显示。
3、灌装针头设有防滴漏装置。
4.灌装精度±05% 灌装俩常规：5-25毫升（装量客户根据客户定制）
5、机器外壳和接触液体部分由不锈钢材料制成，完全符合GMP标准。
上一篇: DPP-150F液体包装机

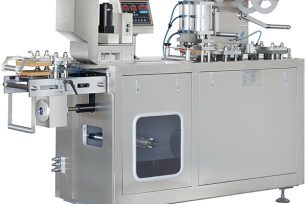

下一篇: DPP-80平板式铝塑/铝铝泡罩包装机
