一、性能特点
1、采用国内新型的传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置（欧姆龙传感器）。采用进口变频调速器。
3、采用光电控制系统，PVC、PTP、热带铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
4、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
5、本机适用行业：食品、器械、五金、电子泡罩密封包装。

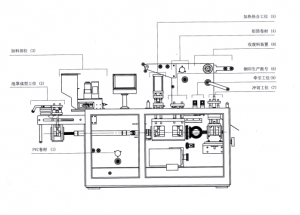

二、工作原理

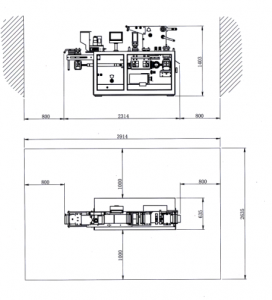

四、尺寸布置图
液体灌装的说明
1、采用柱塞式计量泵执行灌装，精度高；泵的结构采用快接式拆卸机构，便于清洗、消毒。
2、PLC控制系统，彩色触摸屏显示。
3、灌装针头设有防滴漏装置。
4.灌装精度±05% 灌装俩常规：5-25毫升（装量客户根据客户定制）
5、机器外壳和接触液体部分由不锈钢材料制成，完全符合GMP标准。
五、配置清单
| 序号
Item |
名称
Name |
规格\型号
Spec/model |
品牌
Brand |
数量
Qty |
| 1 | 牵引气缸
Traction Cylinder |
SSA φ32×15 | 考格尔
Kaogeer |
2 |
| 2 | 主电机
Main Motor |
CH32
ZHP1500W |
浙江台邦
ZhejiangTaibang |
1 |
| 3 | 成型加热板
Forming heating plate |
170×130×20 | 浙江宏星
Zhejiang hongxing |
2 |
| 4 | 热封加热板
Heating sealing plate |
158×110×20 | 浙江宏星
Zhejiang hongxing |
1 |
| 5 | 变频器
Frequency inverter |
DVA-3S0015G | 德莱尔 | 1 |
| 6 | 加料器电机
Feeding motor |
802YT52 J15 | 瑞安迈力 | 1 |
| 7 | 收放料电机
Waste material collection motor |
4GN-15-K | 瑞安迈力 | 2 |
| 8 | 电热偶
Thermocouple |
WRKT-01 | 台湾泰仕
Tes Taiwan |
2 |
| 9 | 空气断路器
Air circuit breaker |
C65N-20A/3P | 施耐德
Schneider |
1 |
| 10 | 空气断路器
Air circuit breaker |
C65N-10A/1P | 施耐德
Schneider |
2 |
| 11 | 空气断路器
Air circuit breaker |
C65N-6A/1P | 施耐德
Schneider |
1 |
| 12 | PC控制面板
PC controlling panel |
/ | 温州团捷
Wenzhou Tuanjie |
1 |
| 13 | 固态继电器
Solid relay |
SSR-40DA | 台湾阳明
Fotek Taiwan |
2 |
| 14 | 控制变压器
Controlling Transformer |
JBK3-63 | 浙江正泰
Zhejiang Chint |
1 |
| 15 | 电磁阀
Electromagnetic valve |
SG4V210-08 | 台湾亚德客
AirTAC |
3 |
| 16 | 急停按钮
Emergency button |
XB2-BS542 | 施耐德
Schneider |
1 |
| 17 | 光电传感器
Photoelectrical sensor |
J12-A4JK | 百得利
BDL |
3 |
| 18 | 触摸屏Touch screen | ST700 | 西门子Siemens | |
| 19 | PLC | CPU224CN | 西门子Siemens | |
| 20 | 温度模块Temperature module | EM231CN | 西门子Siemens | |
| 21 | 调速模块Speed control module | EM232CN | 西门子Siemens | |
| 22 | 编码器The encode | E6B2-CWZ6C | 欧姆龙 |
六：技术参数
Technical specifications:
| 冲裁次数
Punches frequency |
10∽35（次/分）
10-35times/min |
| 生产能力
Production capacity |
1200∽4200（一冲两版）（版/小时）
1200-4200plates/hour( two plates one time) |
| 成型面积及深度
Max. forming area and depth |
130×100(标准深度≤15mm）深度26mm
130×100(standard thickness≤15mm) Max. depth 26mm |
| 行程范围
Stroke range |
50∽120mm（可按用户要求设计）
50-120mm( can be designed as per user’s required) |
| 标准版块
Standard plate size |
80×57mm（可按用户要求设计）
80x57mm ( can be designed as per user’s required) |
| 洁净压缩空气
Clean compressed air |
0.4∽0.6Mpa |
| 耗气量
Air compressed capacity |
（空压机）≥0.3m3/min |
| 电源总功率
Total power supply |
380V 50HZ 3.8kw |
| 主电机功率
Main power |
1.5KW |
| PVC硬片
PVC hard film |
（0.15∽0.5）×150mm |
| PTP铝箔
PTP Aluminum film |
（0.02∽0.035）×150mm |
| 透析纸
Dialysis paper |
（0.02∽0.035）×150mm |
| 模具冷却
Mould cooling |
自来水或循环水
Tap water or recycling water |
| 外形尺寸
Overall dimension |
2315×635×1405mm（L×W×H） |
| 整机净重
Net Weight |
820KG |
| 毛重
Gross Weight
|
890KG |
| 外包装箱尺寸
Overall Dimension |
2500×800×1780mm（L×W×H） |
| 噪音
Noise |
<75分贝
<75dB |
